室内定位

系统架构

室内定位网络由四部分构成：定位基站、定位终端（可加装在安全帽内或以标签方式佩戴）、数据传输通道、定位软件平台。

1)  定位基站分布于场景区域的边缘或边界控制点，对该区域进行信号覆盖，基站可安装于支架或墙壁上，安装高度需至少和人等高，安装时应充分考虑现场的地理环境，进行必要的补点和优化。

2)  定位终端可附着安全帽内，也可以胸卡方式佩戴，当终端进入基站信号覆盖范围内，即自动与基站建立联系；基站依据标准接口完成定位数据的获取，并通过数据传输通道发送至定位软件平台，进而计算出的定位终端实际位置。

3)  定位软件平台支持多个定位终端原始数据获取、位置解算与坐标输出。

4)  数据通道可采用有线局域网或利用网桥构建无线局域网。

5)  供电可采用POE方式或220V转12V适配器供电。

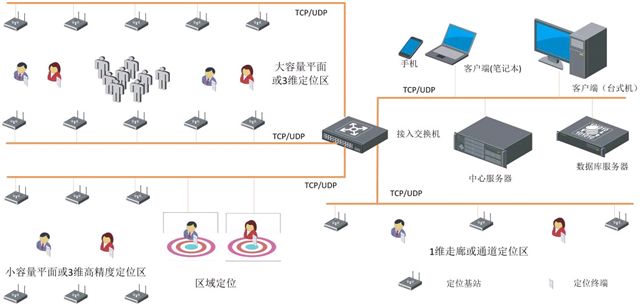

架构图如下

室内定位系统技术特点

1)  基于精确的时间测距原理，受环境变化影响小。采用多种无线频段调频，保证良好的穿透性的同时又能获得良好的精度要求。

2)  定位精度高，按照200米架设一个基站，可实现1米以内的定位精度。

3)  具有良好的抗干扰性，在复杂环境下如人体或设备遮挡时能保证定位精度要求。

主要设备介绍

定位基站

1)  定位基站便于安装，采用室外立杆壁挂、室内壁挂和吸顶3种安装方式。

2)  定位基站安装后，维护人员可以通过指示灯状态判别定位基站的状态。

3)  定位基站根据需求可以采用POE供电和单独电源供电。

4)  定位基站运行稳定可靠。

室内基站

吸顶基站

室外防水基站

l  技术参数

1)  覆盖范围：5-500m（室内基站一般在100米内）

2)  测量体制：TOA /TDOA

3)  终端容量：1500 (局域密度)，整个系统10万

4)  射频功率： -17dbm – 0dbm

5)  信号灵敏度：-93dbm @ 500M 6.8Mbps模式

6)  标准：802.15.4a

7)  工作频率：2.40GHz – 4GHz

8)  通信接口：百兆以太网

9)  电源：POE或DC 5~12V（220V转12V适配器）

10)      温度：-20–70度

11)      湿度：0-95% (无冷凝)

 基站方式人员佩戴设备

定位安全帽

安全帽定位由定位标签主板和大容量电池组成，电池可持续工作一年，安全帽指示及外观和北斗定位帽一致

该设备主要内部结构如下

定位标签

主要技术参数

1)  测量体制：TOA /TDOA；

2)  射频功率：-41.5dbm；

3)  信号灵敏：-92db@500M 6.8Mbps模式；

4)  电池：800mAh

5)  工作频率：4GHz – 6.5GHz；

6)  电源电压：3.7V

7)  温度：-20–70度

8)  湿度：0-95%
