KT300V-4G 车辆 GPS/北斗定位终端使用说明书
目录
1 产品简介
| 1.1 1.2 1.3 1.4 | 功能特点GPS/北斗性能数据传输方式整机主要技术参数 |
| 2 | 设备接口 |
| 2.1 2.2 2.3 2.4 2.5 | 终端外接口定义终端安装工作状态说明注意事项简单故障分析 |
1 产品简介
本产品利用 GPS/北斗定位终端实现对车辆实时监控，同时也为防盗防抢提供位置信息上报服务功能，可以帮助车主实现对车辆的定位、监控、报警等功能。本车辆定位终端可以安装到车辆内部，具有尺寸小、安全性高、信号优良、隐蔽性好和性价比高等特点。
1.1 功能特点
1. 高架桥下等 GPS/北斗难以覆盖的地方也可实现定位。
2. 采用高精度 GPS/北斗定位模块，定位准确迅速。定位
偏差不超过 5 米。
3. 时间、位置、速度、方向、状态等信息定时实时上报，
具有盲区补报和静止缓报等功能。
4. 可内置电池实现车辆熄火状态下的定位和报警。
5. 可扩展各类 I/O 输入输出报警接口，可接入油量传感
器和断油断电装置。
6. 可扩展上报车辆震动、碰撞等状态异常报警。
7. 支持接入 CORS 差分基站。
8. 可短信修改内部配置和上报方式。
9. 支持交通部部标 808 协议。
| 1.2 1. | GPS/北斗性能启动时间:冷启动 40 秒、热启动 3 秒 |
2. 定位精度: 3-5 米
3. 速度精度: 0.3 米/秒
| 1.3 1. | 数据传输方式移动/联通 2G 版本支持 GPRS 信道。 |
| 2. | 全网通版本支持移动/联通/电信等运营商的 2G/3G/4G信道。整机主要技术参数 |
| 1.4 |
|
整机尺寸：81.8mm*45.1mm*15.9mm
工作电压: 9V～48V
最大工作电流（发送数据）: < 800mA（12V）
普通模式工作电流: <10mA（12V）
工作温度: -20 ℃ ～ +70 ℃
1. 工作湿度: 20 ～ 95%

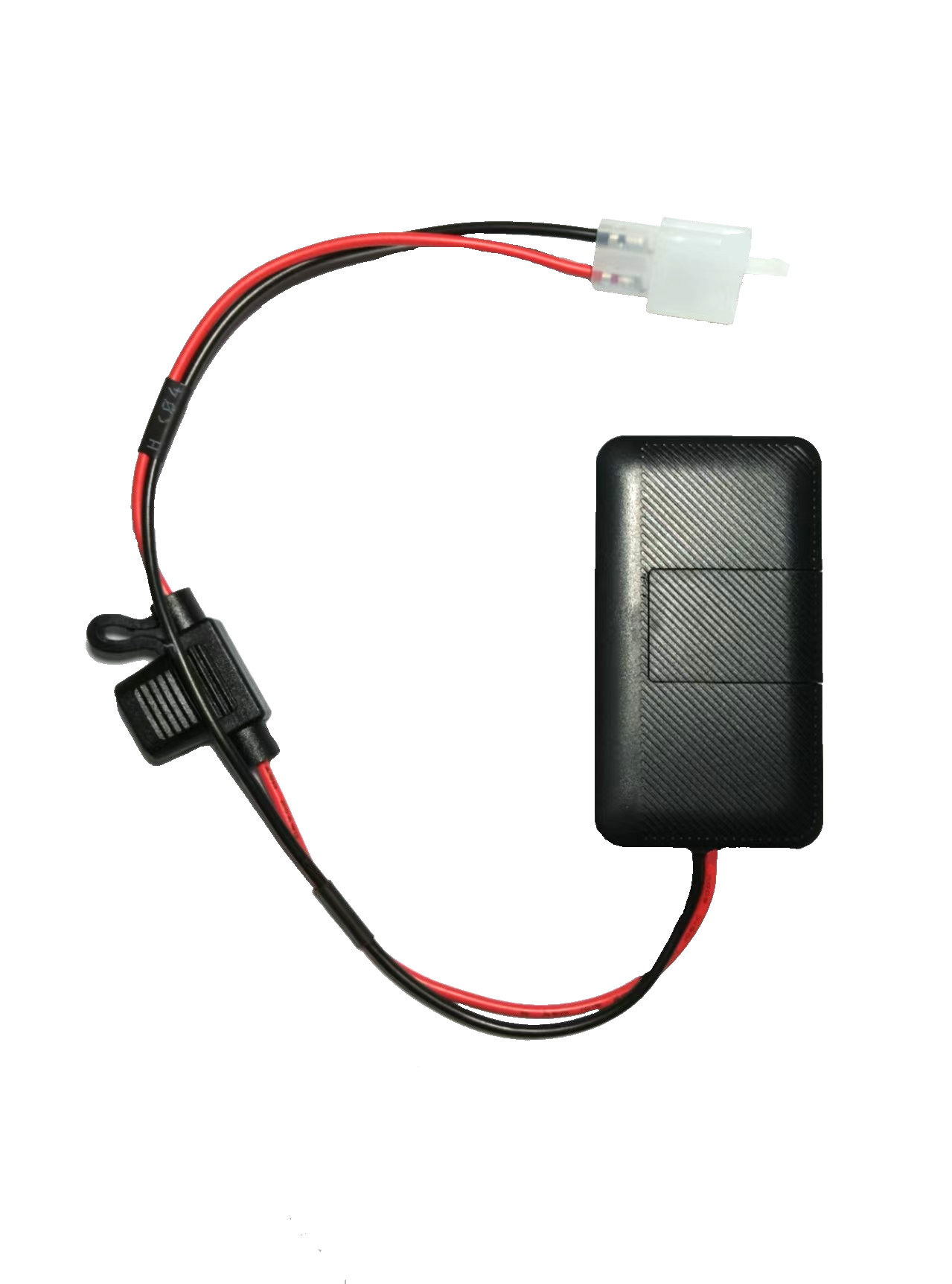

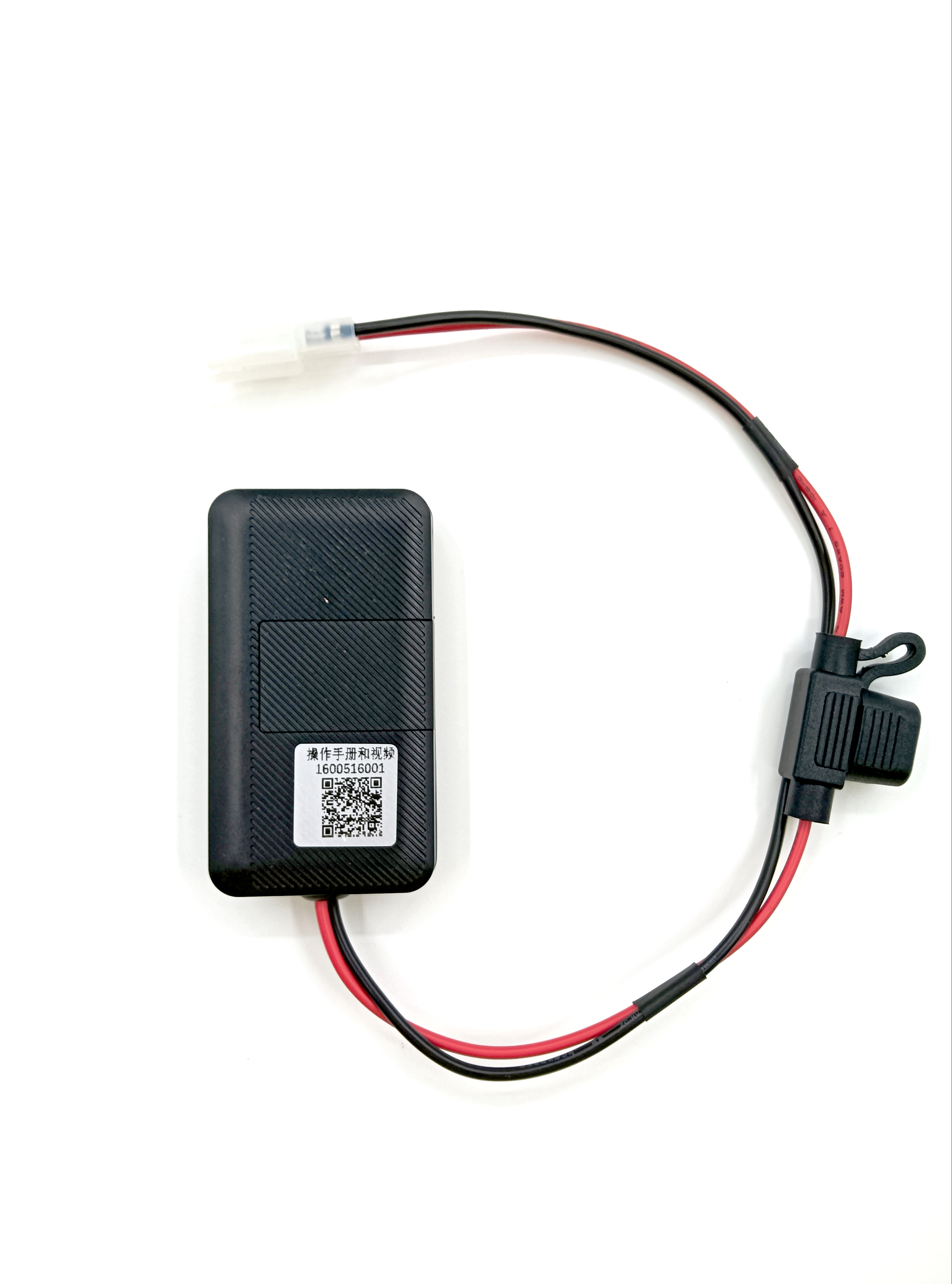

终端设备外接线定义如下：
1. 线（红色）：红线为正
2. 线（黑色）：黑线为负
2.2 终端安装
1. 安装 SIM 卡
打开设备 SIM 卡槽盖板，放置 SIM 卡并扣紧，取卡或
放入卡时确保没有通电。
2. 安装主机
避免与发射源放在一起，比如倒车雷达或其它车载通
讯设备等。
避开高温、高湿的环境。
使用捆扎带或双面胶贴固定以确保行驶过程中不会脱
落
如需
找到车辆电源插头，用万用表测电压以确保有电且端子正负和设备端子正负一致（设备红线为正，黑线为负）
将设备采用合适方式固定在车辆上，尽量让标签面朝上，面向天空，且上方无金属物遮挡。
3. 电源连接
本设备标准供电为支持
车辆电源连接线母头接入设备的电源公接口，注意扣紧接口处卡扣，
2.3 工作状态说明
连接电源，查看指示灯状态，上电后红色
而后绿灯常亮，正常工作后红灯常亮且绿灯常亮，设备上线软件平台，数据开始更新。此时可盖上
槽面板。设备上线后偶尔出现红灯闪烁情况为正常现象。
2.4 注意事项
当车辆处于隧道或建筑物内，将会影响甚至丢失北斗信号。
不要在带电的情况下插拔各部分连接线，以免造成设备损坏。
设备勿
当车辆处于隧道或建筑物内，将会影响甚至丢失北斗信号。
安装前确保题，
长期不用此产品时，请放置在干燥通风处。
设备主板已做防水设计，为确保可靠，建议使用电工防水胶带缠绕设备
防水处理。
更换
2.5 简单故障分析
不上线：
定位不上：是否在室内或磁铁屏蔽等场所。
指示灯不亮：电源供电不正常。
服务热线：0571-87980082
